结构特点
1、结构紧凑、造型美观、缩径流道。结构特征：B.B或W.B；
2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长；
3、阀瓣为圆锥形，阀杆设有倒密封，密封性好。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小；
4、可选用各种配管标准及连接形式（如：承插焊、对焊、螺纹连接）。
执行标准
设计制造：GB/T12224；JB/T7746
结构长度：JB/T96；GB/T12221
法兰端尺寸：JB/T82.1～82.4-94
阀门检验和试验：GB/T13927；JB/T9092
性能参数
主要材质：锻钢
公称通径：DN15~65mm
公称压力：PN1.6~10.0MPa
适用温度：≤425℃
适用介质：水、蒸汽、油品

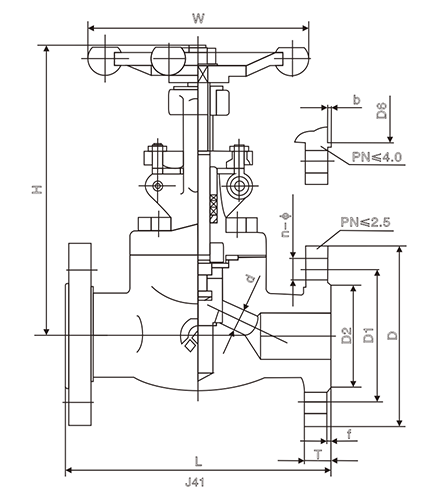

产品尺寸
|
公称压力(PN) |
DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | ||
| 1.6 |
d(缩径) |
10 | 13 | 19.1 | 24 | 31.8 | 38.1 | 48.5 | ||
| 2.5 | ||||||||||
| 4.0 | ||||||||||
| 6.4 | ||||||||||
| 10.0 | ||||||||||
| 1.6 | L | 130 | 150 | 160 | 190 | 200 | 230 | 290 | ||
| 2.5 | ||||||||||
| 4.0 | ||||||||||
| 6.4 | 170 | 190 | 210 | 230 | 260 | 300 | 340 | |||
| 10.0 | ||||||||||
| 1.6 |
H(开启) |
158 | 163 | 193 | 250 | 250 | 291 | 350 | ||
| 2.5 | ||||||||||
| 4.0 | ||||||||||
| 6.4 | ||||||||||
| 10.0 | ||||||||||
| 1.6 | W | 100 | 100 | 125 | 160 | 160 | 180 | 240 | ||
| 2.5 | ||||||||||
| 4.0 | ||||||||||
| 6.4 | ||||||||||
| 10.0 | ||||||||||
| 1.6 | WT(kg) | 3.8 | 4.5 | 5.6 | 6.3 | 9.1 | 13.7 | 24.5 | ||
| 2.5 | 4.0 | 4.7 | 5.8 | 6.5 | 10.7 | 15.3 | 26.2 | |||
| 4.0 | 4.3 | 5.0 | 6.3 | 7.0 | 12.3 | 18.8 | 27.7 | |||
| 6.4 | 4.8 | 5.6 | 8.0 | 9.4 | 13.7 | 23.7 | 32.0 | |||
| 10.0 | 5.4 | 6.6 | 9.8 | 10.5 | 18.6 | 27.6 | 35.0 | |||
