结构特点
1.结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2.体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3.阀瓣关闭快速，水锤压力小
4.水平或垂直管道均可使用，安装方便
5.流道通畅、流体阻力小
6.动作灵敏、密封性能好
7.阀瓣行程短、关阀冲击力小
8.整体结构、简单紧凑、造型美观
9.使用寿命长、可靠性高
执行标准
法兰标准：GB/T17241.6 GB/T 9113
试验标准：GB/T 13927 API 598
性能参数
公称压力：1.0~ 2.5MPa
公称通径：40 ~1000mm
缓闭时间：3~ 60秒
适用介质：清水、海水、污水
适用温度：0~ 80℃（如需要可达200℃）

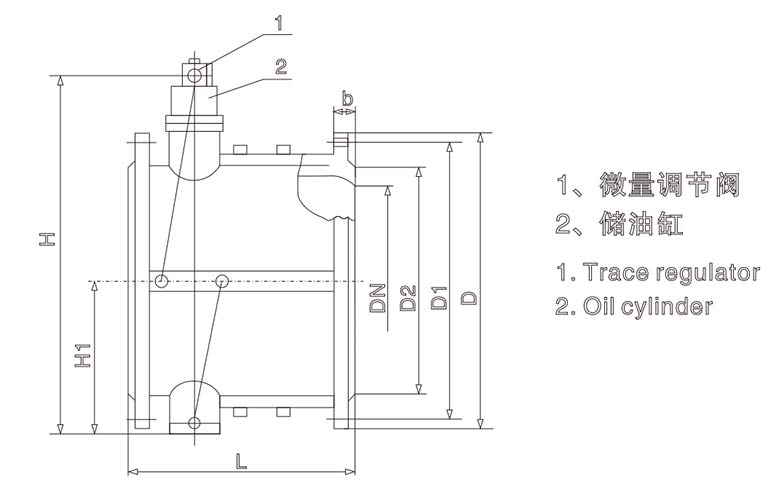

产品尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
98 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
