结构特点
1. 整体包胶：软密封闸阀闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：闸阀内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
执行标准
法兰标准：GB/T 17241.6、GB/T 9113
试验标准：GB/T13927、API 598
性能参数
公称通径：DN50~600mm
公称压力：DN1.0/1.6/2.5MPa
工作温度：0~80℃
适用介质：水、油、气等
主要材质：GG25

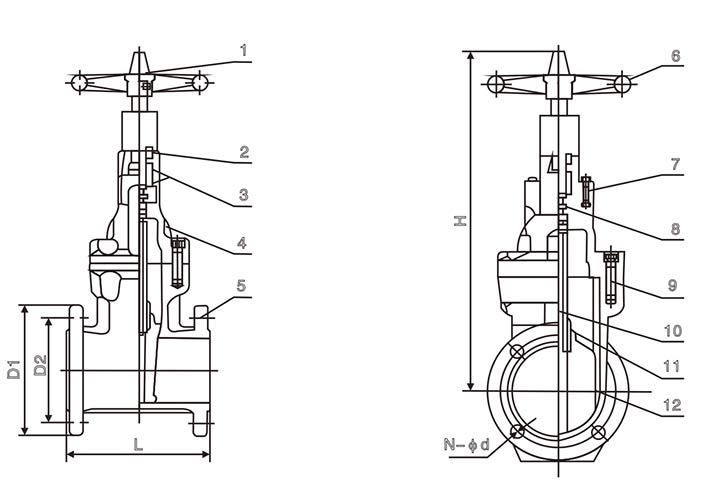

产品尺寸
|
产品型号 |
DN |
D1 |
D2 |
N-φd |
L |
H |
|||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
||||
|
GVS（F）-0050 |
50 |
135 |
125 |
4-19 |
178 |
340 |
|||
|
GVS（F）-0065 |
65 |
185 |
145 |
4-19 |
190 |
370 |
|||
|
GVS（F）-0080 |
80 |
200 |
160 |
8-19 |
203 |
410 |
|||
|
GVS（F）-0100 |
100 |
220 |
180 |
8-19 |
229 |
450 |
|||
|
GVS（F）-0125 |
125 |
250 |
210 |
8-19 |
254 |
180 |
|||
|
GVS（F）-0150 |
150 |
285 |
240 |
8-23 |
267 |
550 |
|||
|
GVS（F）-0200 |
200 |
340 |
295 |
8-23 |
12-23 |
292 |
630 |
||
|
GVS（F）-0250 |
250 |
405 |
350 |
355 |
12-23 |
12-28 |
330 |
750 |
|
|
GVS（F）-0300 |
300 |
460 |
400 |
410 |
12-23 |
12-28 |
356 |
820 |
|
|
GVS（F）-0350 |
350 |
520 |
460 |
470 |
16-23 |
16-28 |
381 |
980 |
|
|
GVS（F）-0400 |
400 |
580 |
515 |
525 |
16-28 |
16-31 |
406 |
1010 |
|
