结构特点
1、阀杆可根据用户具体安装情况加长,以便于地面操作;
2、相对于同规格的常规球阀具有体积小、重量轻、外形美观、经久耐用等优点;
3、阀座密封面材料根据使用介质不同可选用PTFE、尼龙、合金钢、硬质合金等,能较大范围适应不同的温度、压力和腐蚀性要求;
4、采用全焊结构,没有中法兰泄漏,与管道用对焊连接或法兰连接。前者没有管道和阀门法兰连接的泄漏,后者便于拆卸维修阀门。
执行标准
设计规范:API 6D、ASMEB 16.34
压力-温度等级:ASME B16.34、API608
结构长度:ASME B16.10、GB12221
对焊端形式:ASME B16.25、ASME B31.4/31.8
检验与试验:API 598、API 6D、GB13927
耐火试验:API 607、API 6FA
性能参数
阀门型号:Q61F
连接方式:焊接,对焊
压力等级:PN 4.0MPa
产品规格:DN15~200mm
产品材质:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选
适用温度:-29℃≤t≤200 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质:水、石油、天然气及酸碱介质等
驱动方式:扁形手柄

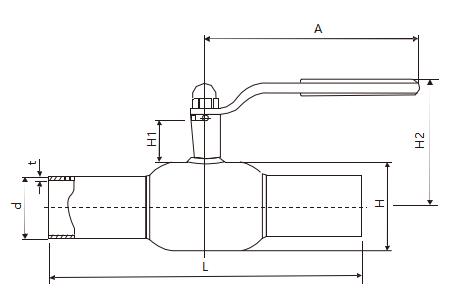

产品尺寸
DN(mm) |
公称直径 |
H |
d |
t |
L |
H1 |
H2 |
A |
W T(kg) |
A/B |
|||||||||
20 |
15 |
42 |
26.9/25 |
3 |
200 |
47 |
88 |
145 |
1.1 |
25 |
20 |
48 |
33.7/32 |
3 |
230 |
47 |
90 |
145 |
1.4 |
32 |
25 |
60 |
42.4/38 |
3 |
260 |
48 |
95 |
145 |
2 |
40 |
32 |
76 |
48.3/45 |
4 |
260 |
48 |
100 |
180 |
2.7 |
